TP5100_Module

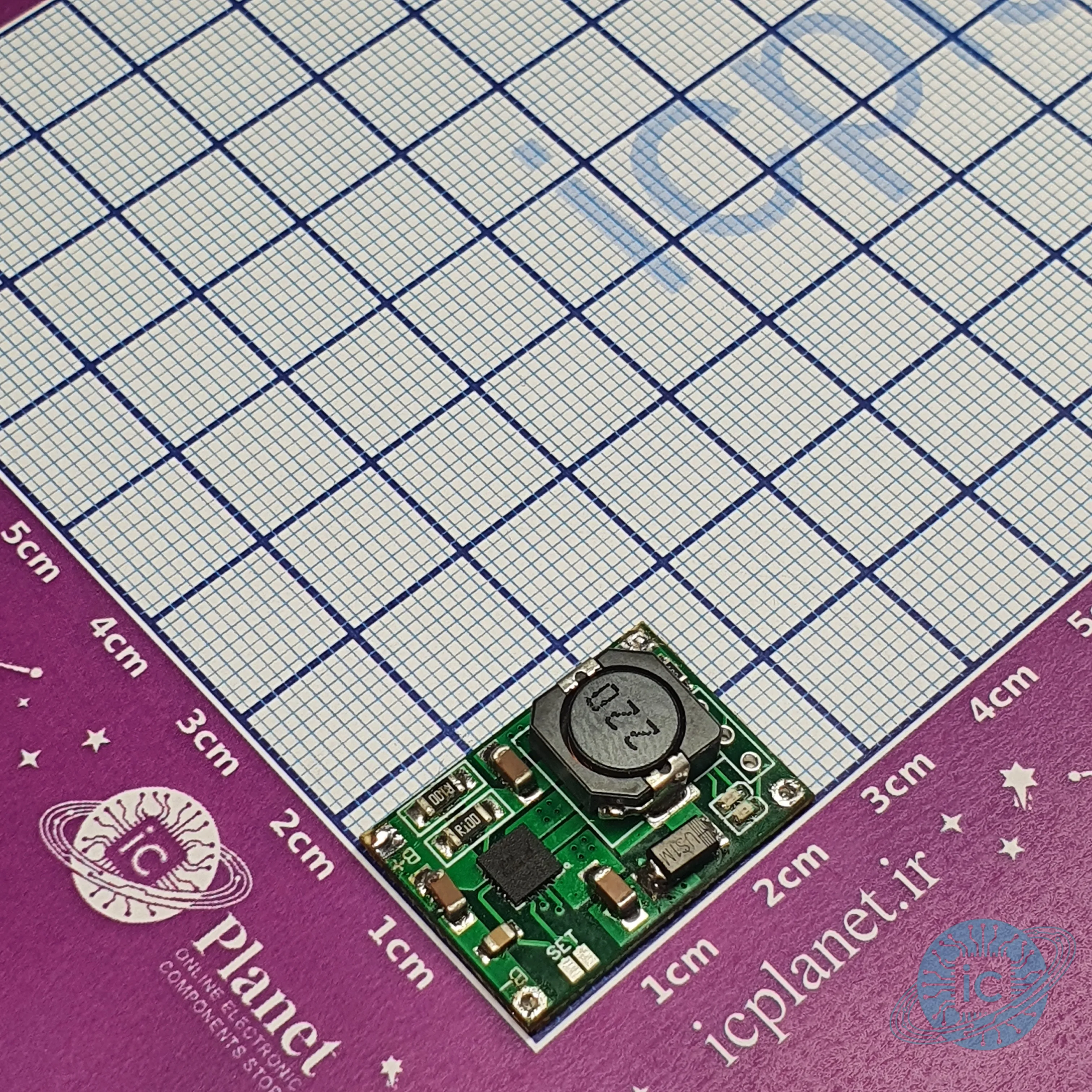

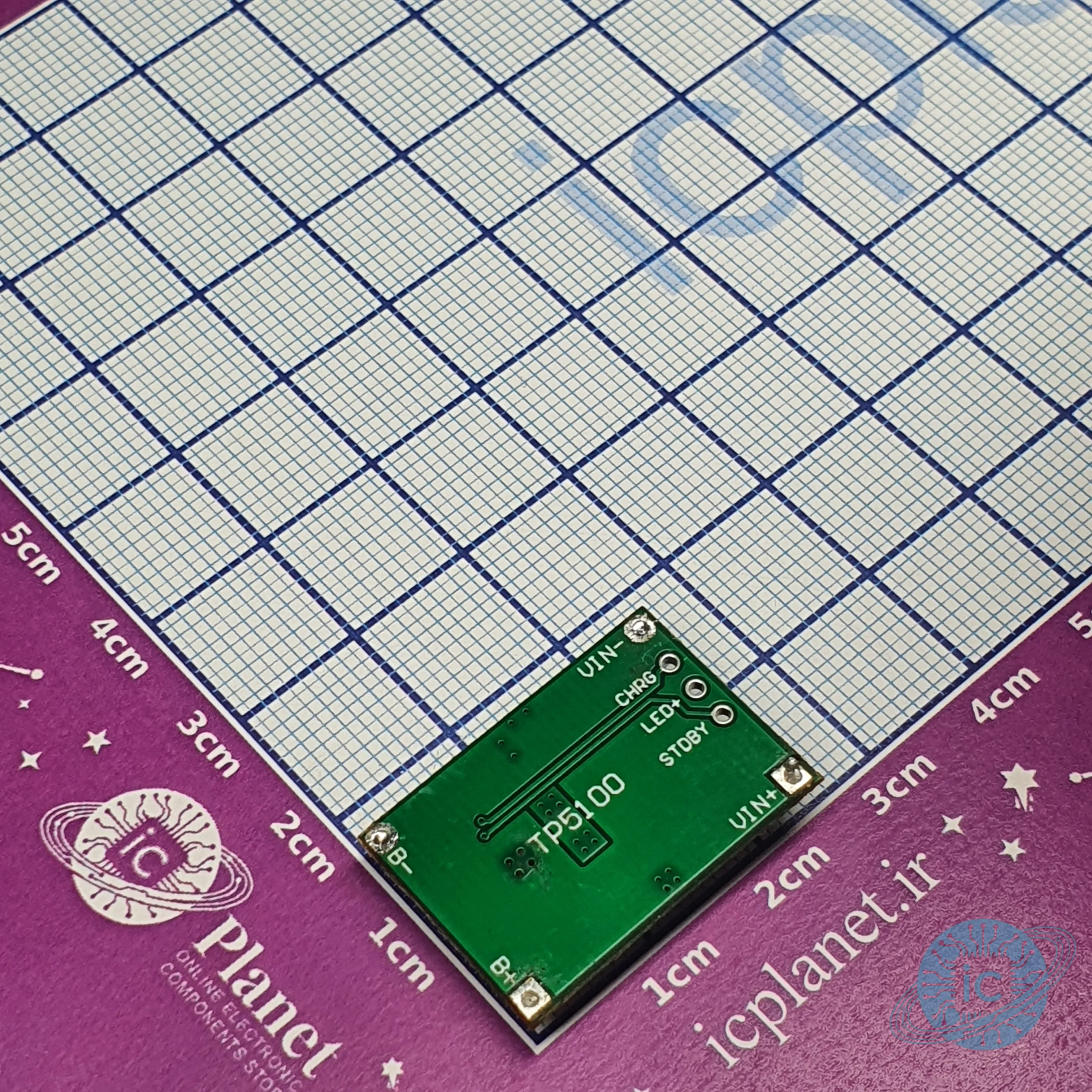

ماژول TP5100 یک شارژر سوئیچینگ باک (Step-Down) بسیار محبوب و اقتصادی برای باتری‌های لیتیوم-یون و لیتیوم-پلیمر است. این ماژول قابلیت شارژ پک‌های باتری 1S (۴.۲ ولت) و 2S (۸.۴ ولت) را با راندمان بالا و جریان شارژ تا 1 آمپر فراهم می‌کند. به دلیل استفاده از معماری کاهنده سوئیچینگ به جای خطی، اتلاف توان و تولید حرارت در این ماژول نسبت به تراشه‌های قدیمی‌تر مثل TP4056 بسیار کمتر است.

مشخصات کلیدی:

• پشتیبانی از دو حالت کاری: تک سلول (4.2V) یا دو سلول سری (8.4V) تنها با اتصال یا قطع یک پد لحیم‌کاری (SET)

• ورودی ولتاژ عریض: قابلیت کار با ولتاژ ورودی ۵ تا ۱۸ ولت DC (مناسب برای آداپتورهای ۹ ولت و ۱۲ ولت معمولی)

• جریان شارژ بالا: قابلیت تحویل جریان تا ۲ آمپر (به‌صورت پیش‌فرض روی بوردها اغلب روی ۱ یا ۲ آمپر با مقاومت شنت کالیبره شده است)

• فرکانس سوئیچینگ بالا: عملکرد در فرکانس ۴۰۰ کیلوهرتز برای کاهش ابعاد سلف و خازن‌های فیلتر

• حفاظت‌های کامل: محافظت در برابر اتصال کوتاه خروجی، دمای بیش از حد (OTP) و ورودی ولتاژ نامناسب
